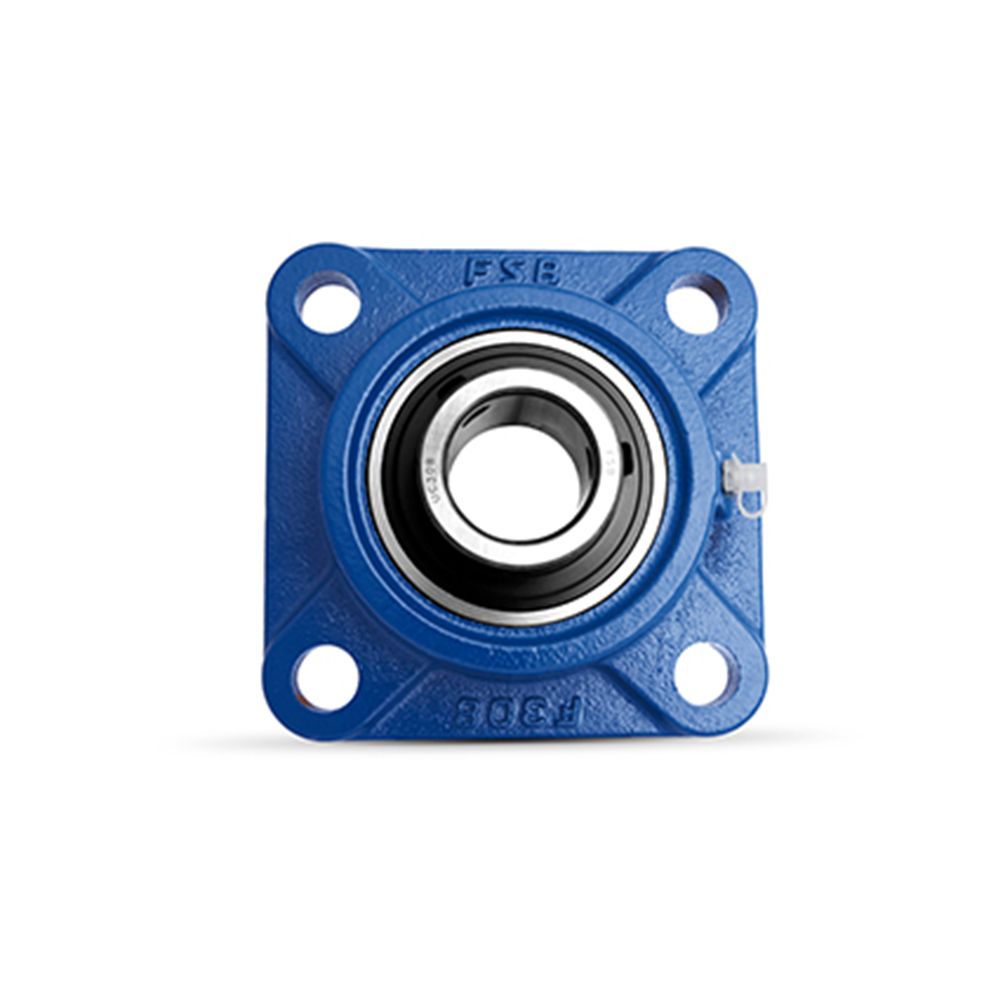

FSB ตลับลูกปืนตุ๊กตาหน้าแปลนสี่เหลี่ยม UCF (UCF204–UCF211)
ราคาต่ำสุด
฿270.00
พร้อมส่ง
SKU
FSBUCF2xx
ตลับลูกปืนหน้าแปลนสำหรับเพลาที่ทะลุผนังและโครงเครื่อง
FSB UCF คือตลับลูกปืนตุ๊กตาแบบหน้าแปลนสี่เหลี่ยม ยึดสกรู 4 จุด ติดกับผนังหรือโครงเครื่องได้ทั้งแนวตั้งและแนวนอน ใช้กันมากกับสายพานลำเลียง ระบบส่งกำลัง และเครื่องจักรในโรงงาน มีทั้งรูเพลามิลและรูนิ้วในหน้าเดียว
ทำไมต้อง UCF
- ยึด 4 จุด มั่นคง — ฐานหน้าแปลนสี่เหลี่ยมเหล็กหล่อ
- รับเพลาเยื้องแนวได้ — ลูกปืนด้านในผิวนอกทรงกลม
- พร้อมใช้ทันที — ลูกปืนซีลปิด อัดจาระบีมาจากโรงงาน สกรูล็อกเพลา 2 ตัว
- ดูแลง่าย — มีหัวอัดจาระบีบนฐาน เติมจาระบีตามรอบซ่อมบำรุงได้
เลือกแบบให้ตรงหน้างาน
- เพลาทะลุผนัง มีที่พอ → UCF หน้าแปลนสี่เหลี่ยม 4 รู (รุ่นนี้)
- เพลาทะลุผนัง พื้นที่แคบ → UCFL หน้าแปลนวงรี 2 รู
- เพลาวิ่งขนานกับพื้นหรือแท่นเครื่อง → UCP แบบฐานตั้ง
รูมิลหรือรูนิ้ว — ดูเลขหลังขีด
UCF204 รู 20 มม. · UCF204-12 รู 3/4 นิ้ว เลขหลังขีดคือขนาดรูเป็นส่วน 16 ของนิ้ว (12/16 = 3/4 นิ้ว) ตัวเรือนเท่ากันแต่ใส่สลับเพลากันไม่ได้ วัดเพลาก่อนสั่งทุกครั้ง
ดูสเปกทั้งหมด ▾
| รายการ | สเปก |
|---|---|
| แบรนด์ | FSB |
| ซีรีส์ | UCF (Flange Unit – Square) |
| ฐาน | เหล็กหล่อ หน้าแปลนสี่เหลี่ยม ยึด 4 รู |
| ลูกปืน | UC ผิวนอกทรงกลม ซีลปิด อัดจาระบีพร้อมใช้ |
| การล็อกเพลา | สกรูล็อก 2 ตัว |
| การหล่อลื่น | หัวอัดจาระบี (Grease Nipple) |
| รูเพลามิล | 20, 25, 30, 35, 40, 45, 50 มม. (UCF204–UCF210) |
| รูเพลานิ้ว | 3/4, 1, 1-1/4, 1-1/2, 1-3/4, 2 นิ้ว (UCF204-12, 205-16, 207-20, 208-24, 209-28, 211-32) |
มิติในตารางขนาด — a = ขนาดหน้าแปลน · e = ระยะระหว่างรูสกรู · l = ความหนาเรือน · Z = ความกว้างรวม · d = รูเพลา (ดูรูปมิติในแกลเลอรีรูปสินค้า)
FSB (Fujian Fushan Bearing) ผู้ผลิตตลับลูกปืนอุตสาหกรรมจากจีน สั่งซื้อหรือขอใบเสนอราคา ทัก LINE OA ของ SRS แจ้งเบอร์ลูกปืนกับจำนวนได้เลย
ตลับลูกปืน UCF เหมาะกับงานแบบไหน?
เหมาะกับจุดที่เพลาวิ่งทะลุผนังหรือโครงเครื่อง ตัวฐานเป็นหน้าแปลนสี่เหลี่ยมยึดสกรู 4 จุด ติดได้ทั้งแนวตั้งและแนวนอน นิยมใช้กับสายพานลำเลียง ระบบส่งกำลัง และเครื่องจักรในโรงงาน ลูกปืนด้านในผิวนอกทรงกลม จึงรับการเยื้องแนวของเพลาได้
UCF, UCFL และ UCP ต่างกันยังไง เลือกแบบไหนดี?
ดูที่หน้าติดตั้ง: เพลาทะลุผนังหรือโครงเครื่อง และมีที่พอ → UCF หน้าแปลนสี่เหลี่ยม ยึด 4 รู · เพลาทะลุผนังแต่พื้นที่แคบ → UCFL หน้าแปลนวงรี ยึด 2 รู · เพลาวิ่งขนานกับพื้นหรือแท่นเครื่อง → UCP แบบฐานตั้ง ทั้งสามแบบใช้ลูกปืนตัวใน UC ขนาดเดียวกัน SRS มีครบทั้งสามรุ่น
UCF204 กับ UCF204-12 ต่างกันยังไง?
ต่างกันที่รูเพลา: UCF204 รู 20 มม. ส่วน UCF204-12 รู 3/4 นิ้ว (19.05 มม.) ตัวเลขหลังขีดคือขนาดรูเป็นส่วน 16 ของนิ้ว เช่น -12 คือ 12/16 = 3/4 นิ้ว และ -16 คือ 1 นิ้ว ตัวเรือนกับรูสกรูเท่ากัน แต่ใส่สลับเพลากันไม่ได้ วัดเพลาก่อนสั่งทุกครั้ง SRS มีทั้งรูมิลและรูนิ้วในหน้านี้
ต้องดูแลยังไง และถ้าลูกปืนเสียต้องทำอย่างไร?
ลูกปืนมาแบบซีลปิด อัดจาระบีพร้อมใช้ ติดตั้งแล้วใช้งานได้เลย และมีหัวอัดจาระบีบนฐานไว้เติมจาระบีตามรอบซ่อมบำรุง วงในยึดกับเพลาด้วยสกรูล็อก 2 ตัว ถ้าลูกปืนเสีย SRS ขายเป็นชุดพร้อมฐาน สั่งเบอร์เดิม เช่น UCF205 แล้วเปลี่ยนทั้งชุดได้ทันที เพราะขนาดและรูสกรูเท่าเดิม
สั่งซื้อหรือขอใบเสนอราคาต้องแจ้งอะไรบ้าง?
ทัก LINE OA ของ SRS แจ้งเบอร์ลูกปืนให้ครบ เช่น UCF205 (รู 25 มม.) หรือ UCF205-16 (รู 1 นิ้ว) พร้อมจำนวน ทีมขายจะแจ้งราคา สต็อก และออกใบเสนอราคาให้ ถ้าไม่แน่ใจว่าเป็นรูมิลหรือรูนิ้ว บอกขนาดเพลาที่วัดได้มา เดี๋ยวช่วยเลือกให้
หน้าแปลนสี่เหลี่ยม ยึด 4 รู · ฐานเหล็กหล่อ · ลูกปืน UC ซีลอัดจาระบีพร้อมใช้ · สกรูล็อกเพลา 2 ตัว · หัวอัดจาระบี รูเพลา 20–50 มม. (UCF204–210) และ 3/4–2 นิ้ว (UCF204-12–211-32) พื้นที่แคบดูรุ่น UCFL ยึด 2 รู
