FSB ตลับลูกปืนตุ๊กตาแบบฐานตั้ง UCP (UCP204–UCP211)
ราคาต่ำสุด
฿270.00
พร้อมส่ง
SKU
FSBUCP2xx
ตลับลูกปืนตุ๊กตาแบบฐานตั้ง สำหรับเพลาที่วิ่งขนานกับพื้นหรือแท่นเครื่อง

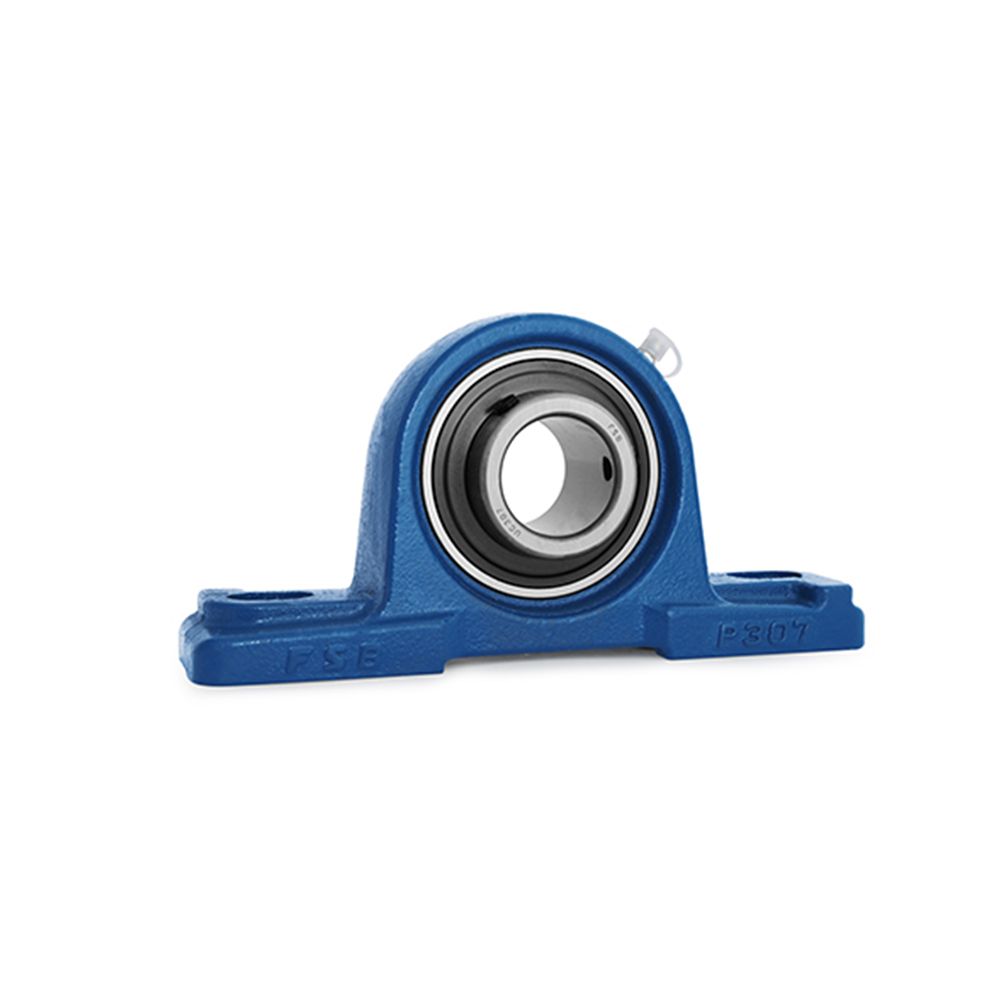

FSB UCP คือตลับลูกปืนตุ๊กตาแบบฐานตั้ง (Pillow Block) ฐานเหล็กหล่อยึดกับพื้นหรือแท่นเครื่องด้วยสลักเกลียว เพลาวิ่งขนานกับหน้าติดตั้ง ใช้รองรับเพลาของเครื่องจักรที่ตั้งอยู่บนพื้นหรือแท่น มีทั้งรูเพลามิลและรูนิ้วในหน้าเดียว
ทำไมต้อง UCP
- ติดตั้งบนพื้นหรือแท่นเครื่อง — ฐานตั้งเหล็กหล่อ ยึดด้วยสลักเกลียว
- รับเพลาเยื้องแนวได้ — ลูกปืนด้านในผิวนอกทรงกลม
- พร้อมใช้ทันที — ลูกปืนซีลปิด อัดจาระบีมาจากโรงงาน สกรูล็อกเพลา 2 ตัว
- ดูแลง่าย — มีหัวอัดจาระบีบนฐาน เติมจาระบีตามรอบซ่อมบำรุงได้
เลือกแบบให้ตรงหน้างาน
- เพลาวิ่งขนานกับพื้นหรือแท่นเครื่อง → UCP แบบฐานตั้ง (รุ่นนี้)
- เพลาทะลุผนัง มีที่พอ → UCF หน้าแปลนสี่เหลี่ยม 4 รู
- เพลาทะลุผนัง พื้นที่แคบ → UCFL หน้าแปลนวงรี 2 รู
รูมิลหรือรูนิ้ว — ดูเลขหลังขีด
UCP205 รู 25 มม. · UCP205-16 รู 1 นิ้ว เลขหลังขีดคือขนาดรูเป็นส่วน 16 ของนิ้ว (16/16 = 1 นิ้ว) ฐานและรูยึดเท่ากันแต่ใส่สลับเพลากันไม่ได้ วัดเพลาก่อนสั่งทุกครั้ง
ตารางขนาด (ตามแคตตาล็อก)
d = รูเพลา · h = ความสูงจากฐานถึงศูนย์เพลา · a = ความยาวฐาน · e = ระยะระหว่างรูยึด · w = ความสูงรวม (รุ่นมิลหน่วยเป็น มม. รุ่นนิ้วหน่วยเป็นนิ้ว)
| รุ่น | d | h | a | e | w |
|---|---|---|---|---|---|
| UCP204 | 20 มม. | 33.3 | 127 | 95 | 65 |
| UCP205 | 25 มม. | 36.5 | 140 | 105 | 70 |
| UCP206 | 30 มม. | 42.9 | 165 | 121 | 83 |
| UCP207 | 35 มม. | 47.6 | 167 | 127 | 94 |
| UCP208 | 40 มม. | 49.2 | 184 | 137 | 100 |
| UCP209 | 45 มม. | 54 | 190 | 146 | 108 |
| UCP210 | 50 มม. | 57 | 206 | 159 | 114 |
| UCP204-12 | 3/4 นิ้ว | 1-5/16" | 5" | 3-3/4" | 2-9/16" |
| UCP205-16 | 1 นิ้ว | 1-7/16" | 5-1/2" | 4-1/8" | 2-3/4" |
| UCP207-20 | 1-1/4 นิ้ว | 1-7/8" | 6-37/64" | 5" | 3-45/64" |
| UCP208-24 | 1-1/2 นิ้ว | 1-15/16" | 7-1/4" | 5-13/32" | 3-15/16" |
| UCP209-28 | 1-3/4 นิ้ว | 2-1/8" | 7-15/32" | 5-3/4" | 4-1/4" |
| UCP211-32 | 2 นิ้ว | 2-1/2" | 8-5/8" | 6-23/32" | 4-31/32" |
นำเข้าและจัดจำหน่ายในประเทศไทยโดย SRS
ตลับลูกปืนตุ๊กตา UCP เหมาะกับงานแบบไหน?
เหมาะกับจุดที่เพลาวิ่งขนานกับพื้นหรือแท่นเครื่อง ตัวฐานเป็นแบบฐานตั้ง (Pillow Block) ยึดกับพื้นหรือแท่นด้วยสลักเกลียว ใช้รองรับเพลาของเครื่องจักรที่ตั้งอยู่บนพื้นหรือแท่น ลูกปืนด้านในผิวนอกทรงกลม จึงรับการเยื้องแนวของเพลาได้
ตลับลูกปืนตุ๊กตา UCP, UCF และ UCFL ต่างกันยังไง เลือกแบบไหนดี?
ดูที่หน้าติดตั้ง: เพลาวิ่งขนานกับพื้นหรือแท่นเครื่อง → UCP แบบฐานตั้ง · เพลาทะลุผนังหรือโครงเครื่องและมีที่พอ → UCF หน้าแปลนสี่เหลี่ยม ยึด 4 รู · เพลาทะลุผนังแต่พื้นที่แคบ → UCFL หน้าแปลนวงรี ยึด 2 รู ทั้งสามแบบใช้ลูกปืนตัวใน UC ขนาดเดียวกัน SRS มีครบทั้งสามรุ่น
ตลับลูกปืนตุ๊กตา UCP205 กับ UCP205-16 ต่างกันยังไง?
ต่างกันที่รูเพลา: UCP205 รู 25 มม. ส่วน UCP205-16 รู 1 นิ้ว (25.4 มม.) ตัวเลขหลังขีดคือขนาดรูเป็นส่วน 16 ของนิ้ว เช่น -12 คือ 3/4 นิ้ว และ -16 คือ 1 นิ้ว ฐานกับรูยึดเท่ากัน แต่ใส่สลับเพลากันไม่ได้ วัดเพลาก่อนสั่งทุกครั้ง SRS มีทั้งรูมิล UCP204–UCP210 และรูนิ้ว UCP204-12 ถึง UCP211-32
จะเปลี่ยนตลับลูกปืนตุ๊กตา UCP ตัวเดิมให้พอดี ต้องดูค่าอะไรบ้าง?
ดู 3 ค่าในตารางขนาด: d รูเพลา, h ความสูงจากฐานถึงศูนย์เพลา และ e ระยะระหว่างรูยึด ถ้าทั้งสามค่าเท่าตัวเดิม ใส่แทนได้โดยไม่ต้องเจาะแท่นใหม่หรือเสริมฐาน เช่น UCP205 รู 25 มม. h 36.5 มม. e 105 มม. ลูกปืนมาแบบซีลปิด อัดจาระบีพร้อมใช้ และ SRS ขายเป็นชุดพร้อมฐาน สั่งเบอร์เดิมแล้วเปลี่ยนทั้งชุดได้ทันที
สั่งซื้อตลับลูกปืนตุ๊กตา UCP หรือขอใบเสนอราคาต้องแจ้งอะไรบ้าง?
ทัก LINE OA ของ SRS แจ้งเบอร์ลูกปืนให้ครบ เช่น UCP205 (รู 25 มม.) หรือ UCP205-16 (รู 1 นิ้ว) พร้อมจำนวน ทีมขายจะแจ้งราคา สต็อก และออกใบเสนอราคาให้ ถ้าไม่แน่ใจว่าเป็นรูมิลหรือรูนิ้ว บอกขนาดเพลาที่วัดได้มา เดี๋ยวช่วยเลือกให้
ตลับลูกปืนตุ๊กตาแบบฐานตั้ง (Pillow Block) · ฐานเหล็กหล่อยึดสลักเกลียว · ลูกปืนผิวนอกทรงกลม รับเพลาเยื้องแนวได้ · ซีลปิด อัดจาระบีพร้อมใช้ · สกรูล็อก 2 ตัว · หัวอัดจาระบี · รูมิล 20–50 มม. และรูนิ้ว 3/4–2 นิ้ว
