รางต่อคอปเปอร์ลม + คอปเปอร์ลมแบบชุด NKG 2–4 ทาง

แยกลมจากท่อเมนออก 2, 3 หรือ 4 ทาง เลือกได้ทั้งชุดสำเร็จพร้อมเสียบและรางเปล่า

NKG รางต่อคอปเปอร์ลมและคอปเปอร์ลมแบบชุด (Manifold / Multi Coupler) รวมอุปกรณ์แยกทางเดินลม 11 รุ่น สำหรับกระจายลมจากสายเมนออกหลายจุดในสถานีงานเดียวกัน มีให้เลือกทั้งชุดสำเร็จที่ประกอบหัวคอปเปอร์ติดมาบนรางแล้ว และรางเปล่าสำหรับเลือกประกอบหัวคอปเปอร์ตามต้องการ

จุดเด่นและรูปแบบที่มีให้เลือก

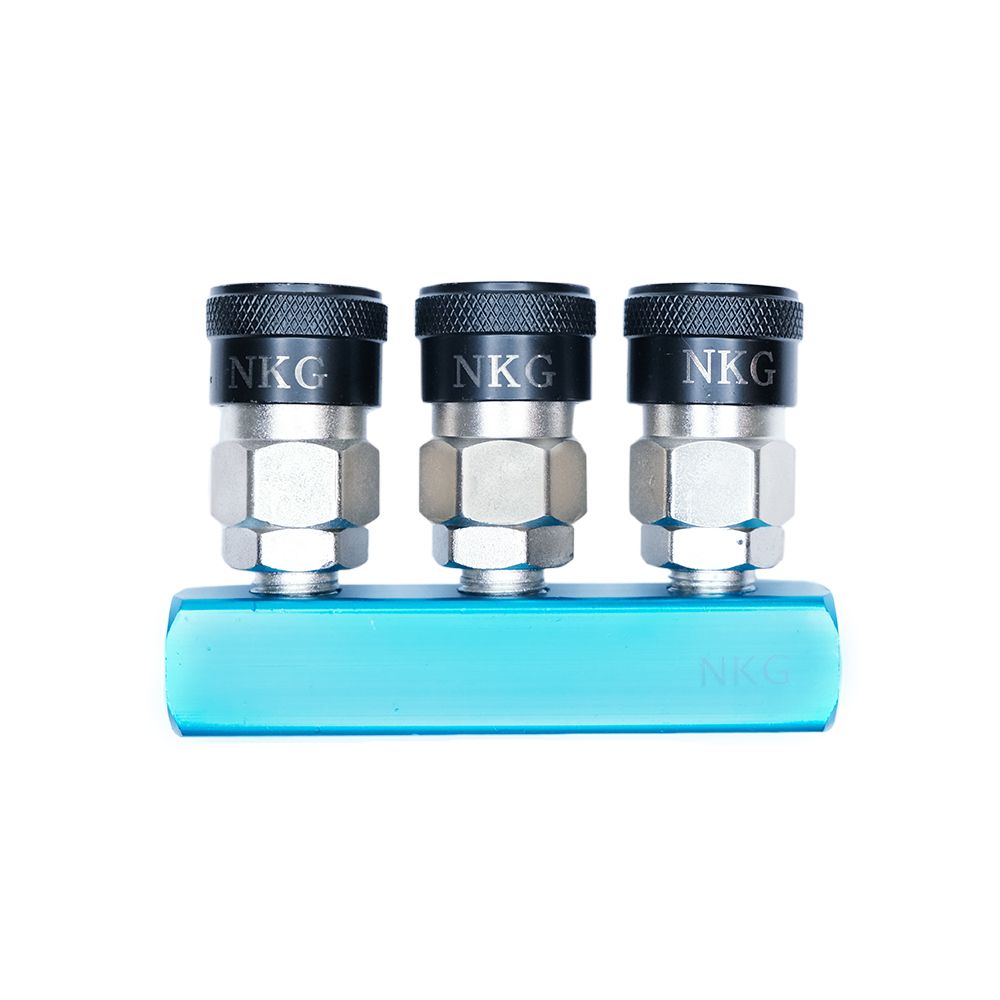

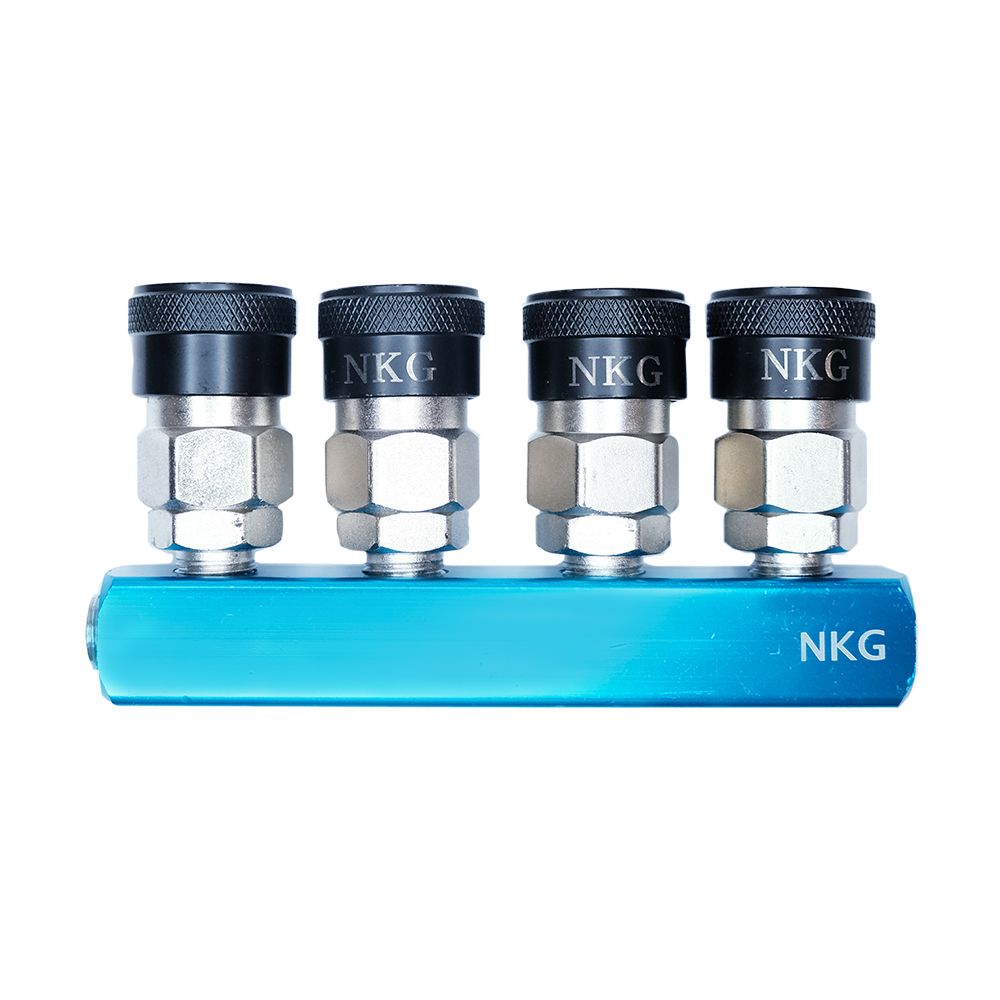

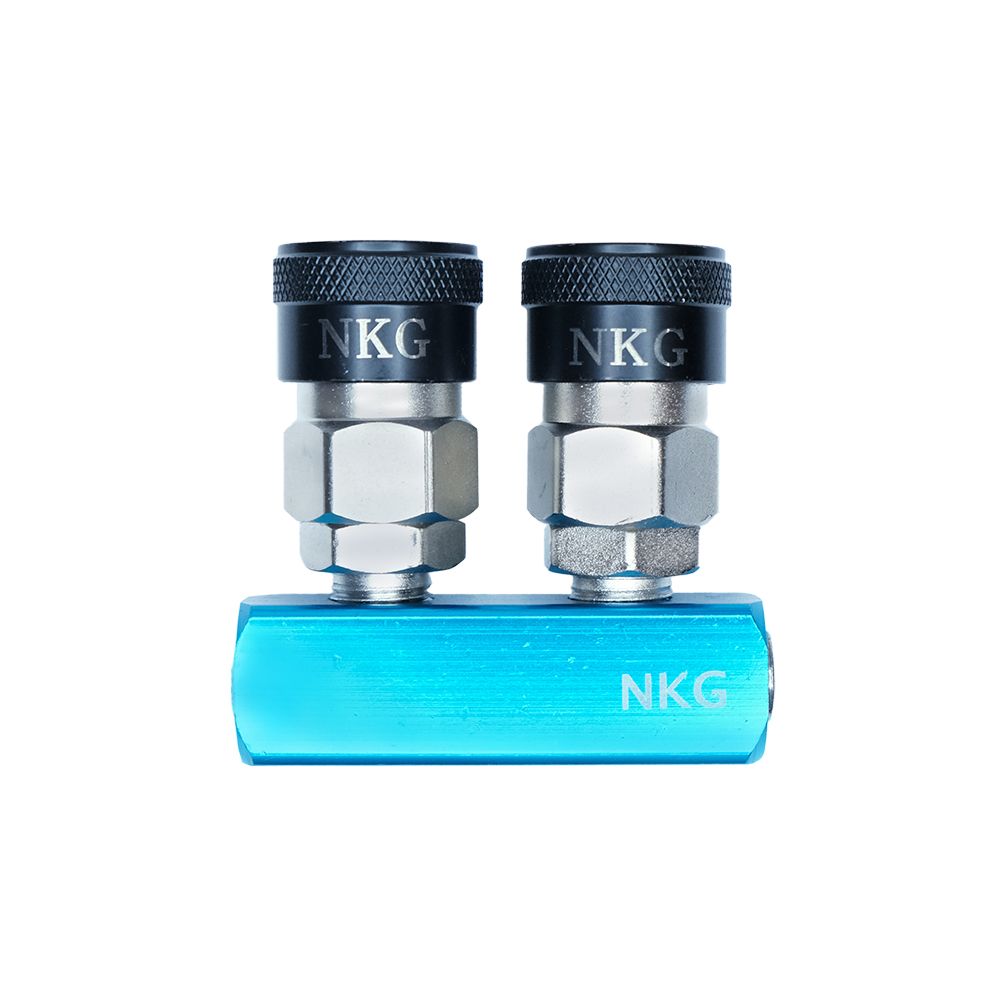

คอปเปอร์ลมแบบชุดทางตรง (SML / SMT / SMX) — ประกอบหัวคอปเปอร์บนรางมาให้พร้อมใช้งาน ขนาด 1/4" มีให้เลือก 2 หัว (SML), 3 หัว (SMT) และ 4 หัว (SMX)

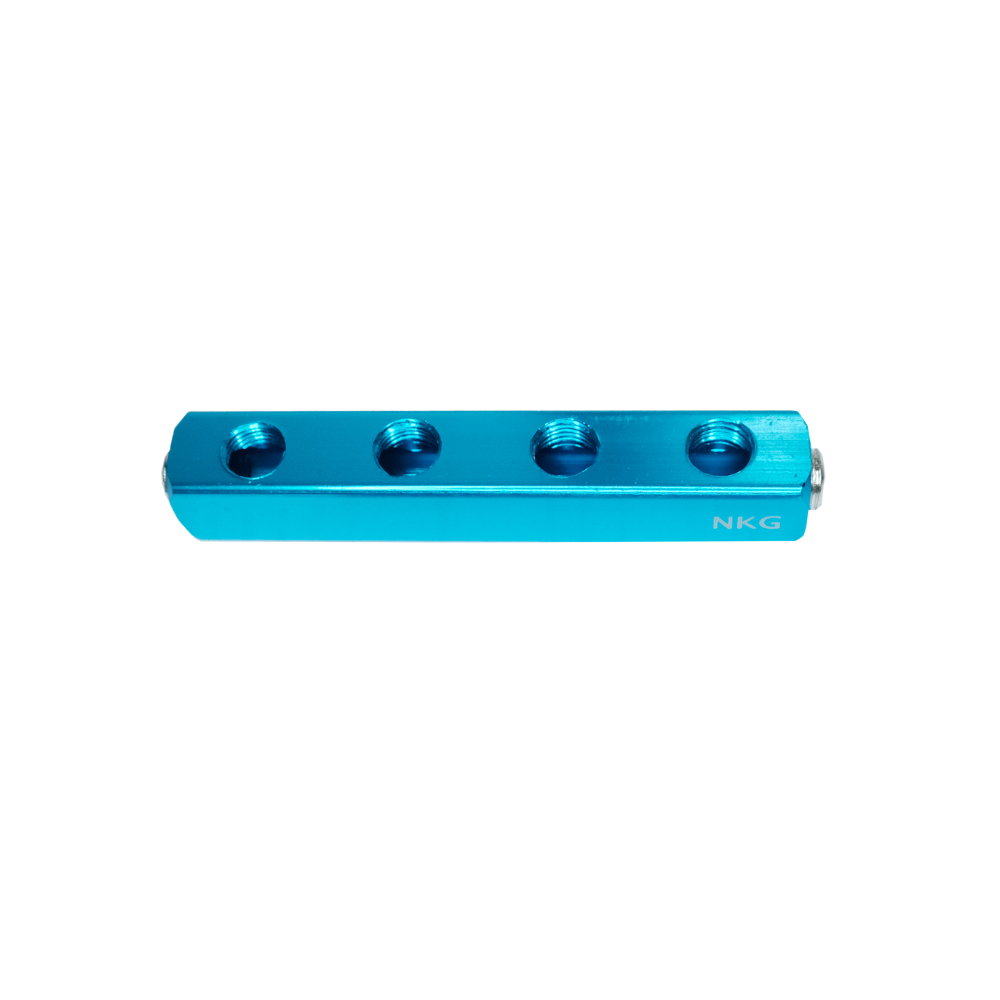

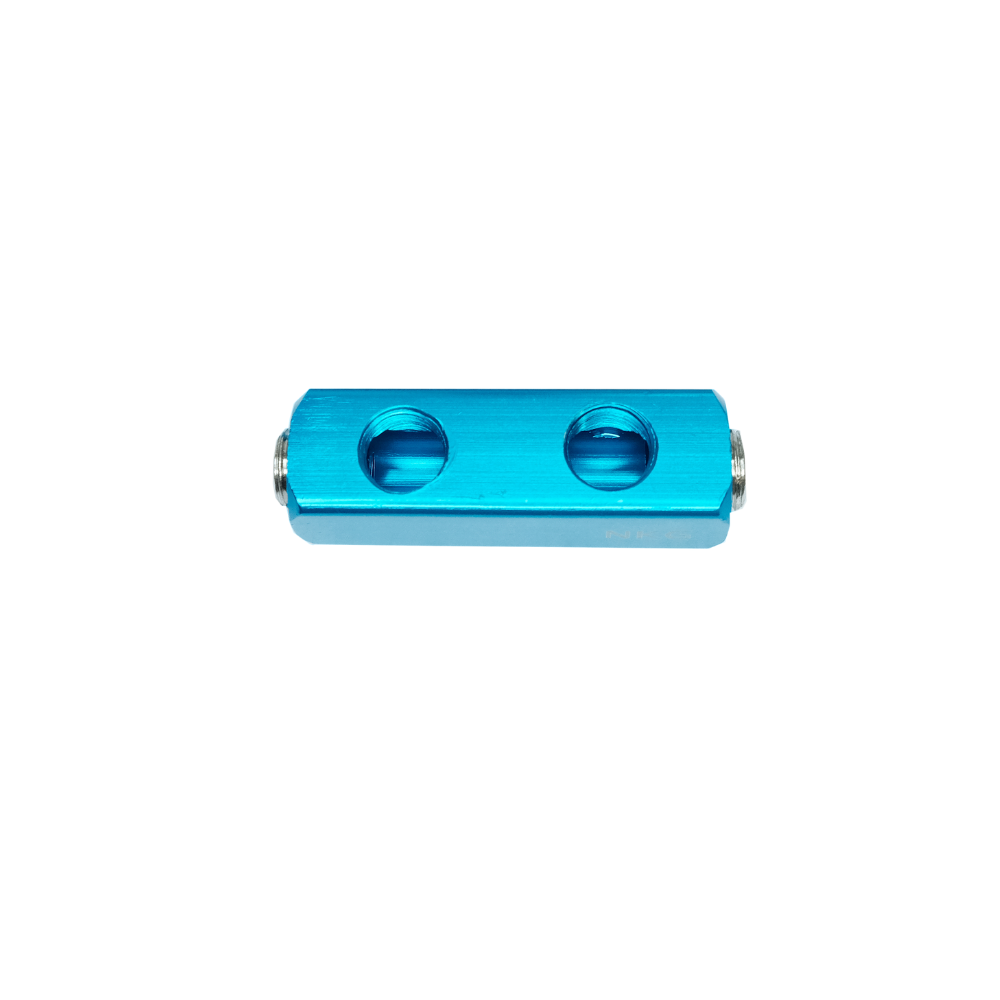

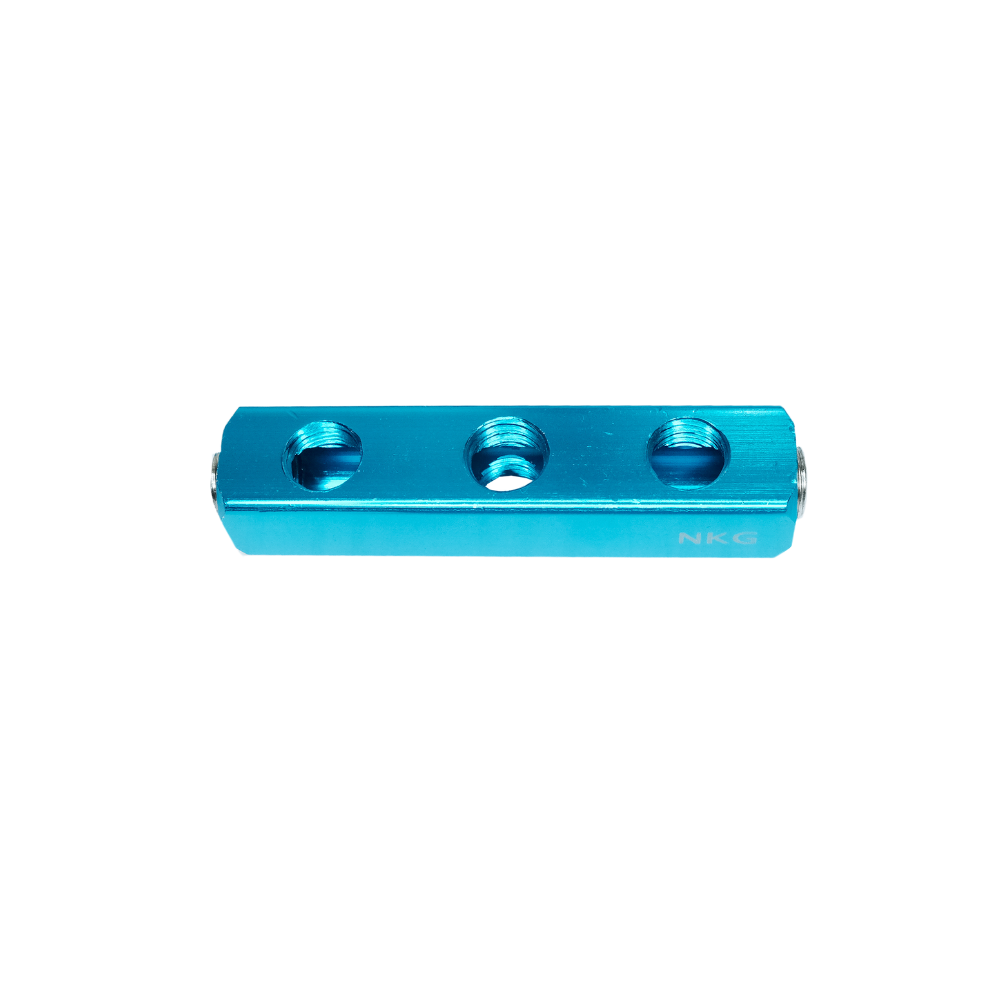

รางต่อคอปเปอร์ลม ทรงสี่เหลี่ยม เข้า 1/4" ออก 1/4" (NK-S2 / NK-S3 / NK-S4) — รางเปล่าขนาด D 20 มม. พอร์ต Ø 1/4"PT มีรุ่นสองทาง (L 65 มม.), สามทาง (L 95 มม.) และสี่ทาง (L 125 มม.)

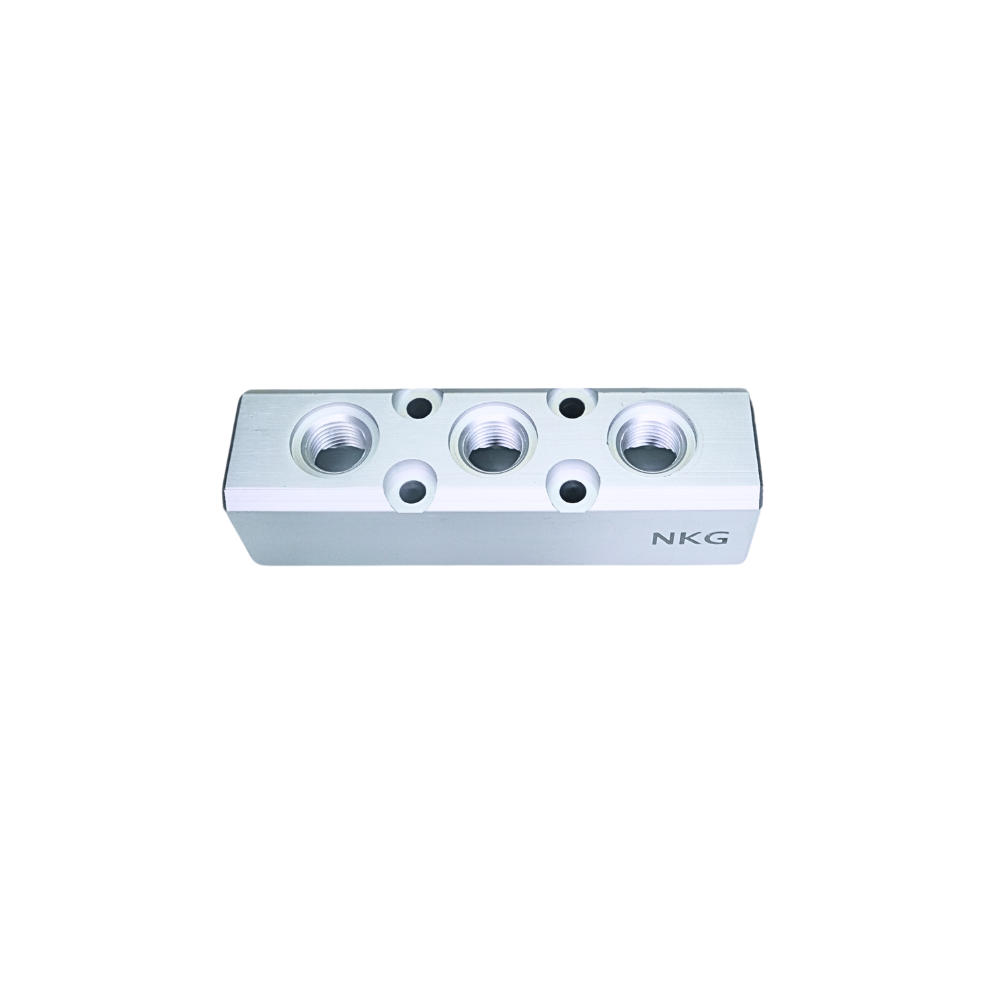

รางต่อคอปเปอร์ลม ทรงสี่เหลี่ยม รางใหญ่ เข้า 1/2" ออก 1/4" (NK-B2 / NK-B3 / NK-B4) — รางเปล่าขนาด D 30 มม. สำหรับท่อเมน 1/2" แยกออก 1/4" (Ø 1/4"PT) มีรุ่นสองทาง (L 75 มม.), สามทาง (L 115 มม.) และสี่ทาง (L 140 มม.)
รางต่อคอปเปอร์ลม ทรงกลม เข้า 1/4" ออก 1/4" (NK-R2 / NK-R3) — รางเปล่าทรงกลมสำหรับแยกสายลมสองทาง (NK-R2) และสามทาง (NK-R3)

วิธีเลือกรุ่นให้ตรงกับหน้างาน

ต้องการชุดสำเร็จพร้อมเสียบปลั๊กใช้งานทันที (ขนาด 1/4") → เลือกคอปเปอร์ลมแบบชุดทางตรง SML (2 หัว), SMT (3 หัว) หรือ SMX (4 หัว)
ต้องการรางเปล่าทรงสี่เหลี่ยม ต่อกับสายเมน 1/4" → เลือก NK-S2 (2 ทาง, L 65 มม.), NK-S3 (3 ทาง, L 95 มม.) หรือ NK-S4 (4 ทาง, L 125 มม.)
ต้องการรางเปล่าทรงสี่เหลี่ยม ต่อกับสายเมน 1/2" แยกออกเป็น 1/4" → เลือกรางใหญ่ NK-B2 (2 ทาง, L 75 มม.), NK-B3 (3 ทาง, L 115 มม.) หรือ NK-B4 (4 ทาง, L 140 มม.)
ต้องการรางเปล่าทรงกลม เข้า 1/4" ออก 1/4" → เลือก NK-R2 (2 ทาง) หรือ NK-R3 (3 ทาง)
คอปเปอร์ลมและปลั๊ก NKG แบบแยกชิ้น → ดู NKG คอปเปอร์ลม SF/SM/SH/SP และข้อต่อปลั๊ก PF/PM/PH/PP ขนาด -20/30/40 หรือ NKG คอปเปอร์ลมรุ่นวันทัช SF/SM/SH/SP-201/301/401

ดูตารางสเปกทั้ง 11 รุ่น ▾

รุ่น (ITEM No.)	ชนิด	ขนาด / การต่อ	D (มม.)	L (มม.)
SML (NK3201002)	คอปเปอร์ลมแบบชุด (ทางตรง)	1/4" · 2 หัว	—	—
SMT (NK3201003)	คอปเปอร์ลมแบบชุด (ทางตรง)	1/4" · 3 หัว	—	—
SMX (NK3201004)	คอปเปอร์ลมแบบชุด (ทางตรง)	1/4" · 4 หัว	—	—
NK-S2 (NK3101002)	รางต่อคอปเปอร์ลม ทรงสี่เหลี่ยม	เข้า 1/4" ออก 1/4" · สองทาง (Ø 1/4"PT)	20	65
NK-S3 (NK3101003)	รางต่อคอปเปอร์ลม ทรงสี่เหลี่ยม	เข้า 1/4" ออก 1/4" · สามทาง (Ø 1/4"PT)	20	95
NK-S4 (NK3101004)	รางต่อคอปเปอร์ลม ทรงสี่เหลี่ยม	เข้า 1/4" ออก 1/4" · สี่ทาง (Ø 1/4"PT)	20	125
NK-B2 (NK3103002)	รางต่อคอปเปอร์ลม ทรงสี่เหลี่ยม (รางใหญ่)	เข้า 1/2" ออก 1/4" · สองทาง (Ø 1/4"PT)	30	75
NK-B3 (NK3103003)	รางต่อคอปเปอร์ลม ทรงสี่เหลี่ยม (รางใหญ่)	เข้า 1/2" ออก 1/4" · สามทาง (Ø 1/4"PT)	30	115
NK-B4 (NK3103004)	รางต่อคอปเปอร์ลม ทรงสี่เหลี่ยม (รางใหญ่)	เข้า 1/2" ออก 1/4" · สี่ทาง (Ø 1/4"PT)	30	140
NK-R2 (NK3102002)	รางต่อคอปเปอร์ลม ทรงกลม	เข้า 1/4" ออก 1/4" · สองทาง	—	—
NK-R3 (NK3102003)	รางต่อคอปเปอร์ลม ทรงกลม	เข้า 1/4" ออก 1/4" · สามทาง	—	—

สั่งซื้อหรือขอใบเสนอราคาผ่าน LINE OA ของ SRS โดยแจ้งรหัสสินค้าหรือรุ่น ITEM No. พร้อมจำนวนที่ต้องการ หากต้องการจัดชุดรางพร้อมหัวคอปเปอร์และข้อต่อปลั๊กเข้ากับสายลมที่ใช้อยู่ แจ้งรายละเอียดหน้างานให้ทีมขายช่วยเลือกได้เลย

ชุด SML/SMT/SMX กับรางเปล่า NK-S/B/R ต่างกันยังไง?

SML/SMT/SMX เป็นชุดสำเร็จ 1/4" มีหัวคอปเปอร์ติดบนรางมาแล้ว 2 / 3 / 4 หัว ส่วน NK-S/B/R เป็นรางเปล่า ต้องหาหัวคอปเปอร์หรือข้อต่อมาประกอบเอง

รางเปล่าแต่ละรุ่นต่างกันยังไง?

NK-S = ทรงสี่เหลี่ยม เข้า 1/4" (2–4 ทาง) · NK-B = ทรงสี่เหลี่ยมรางใหญ่ เข้า 1/2" (2–4 ทาง) · NK-R = ทรงกลม เข้า 1/4" (2–3 ทาง) · ทางออก 1/4" ทุกรุ่น

ขนาด D และ L ของรางเท่าไร?

NK-S: D 20 มม., L 65 / 95 / 125 มม. (2 / 3 / 4 ทาง) · NK-B: D 30 มม., L 75 / 115 / 140 มม. (2 / 3 / 4 ทาง) · ขนาด NK-R สอบถามทีมขายได้

ซื้อรางเปล่าไปประกอบหัวคอปเปอร์เอง ต้องเช็กอะไร?

ก่อนเลือกหัวคอปเปอร์ ให้แจ้งรุ่นรางกับทีมขายทาง LINE OA เพื่อเช็กชนิดเกลียวให้ตรงกัน

สั่งซื้อต้องแจ้งอะไรบ้าง?

ขายเป็นรายชิ้น (ชุด / ราง) ทัก LINE OA ของ SRS แจ้งรุ่น (เช่น SML, NK-S2) และจำนวน ถ้าจะสั่งหัวคอปเปอร์หรือปลั๊กไปประกอบด้วย บอกขนาดสายลมและจำนวนจุดใช้งาน ทีมขายช่วยจัดรายการให้
