NKG คอปเปอร์ลมและข้อต่อคอปเปอร์ลม (Quick Coupler / Plug) 1/4"–1/2"
ราคาต่ำสุด
฿38.00
พร้อมส่ง
SKU
NKQCXXX
คอปเปอร์ลม (Quick Coupler) และข้อต่อคอปเปอร์ลม (Plug) NKG ครบ 24 รุ่นในหน้าเดียว
รวมคอปเปอร์ลมและข้อต่อคอปเปอร์ลม NKG ให้เลือกจับคู่ได้ทันทีในตารางตัวเลือกสินค้า ทั้งฝั่งตัวเมียที่มีปลอกเลื่อนสีดำ (รหัส SF, SM, SH, SP บรรจุกล่องละ 5 ตัว) และฝั่งหัวเสียบตัวผู้ (รหัส PF, PM, PH, PP บรรจุกล่องละ 10 ตัว) แรงดันใช้งาน 0~15 kg/cm² และแรงดันสูงสุด 20 kg/cm²
วิธีเลือกรุ่นจากตารางตัวเลือก (4 ขั้นตอน)

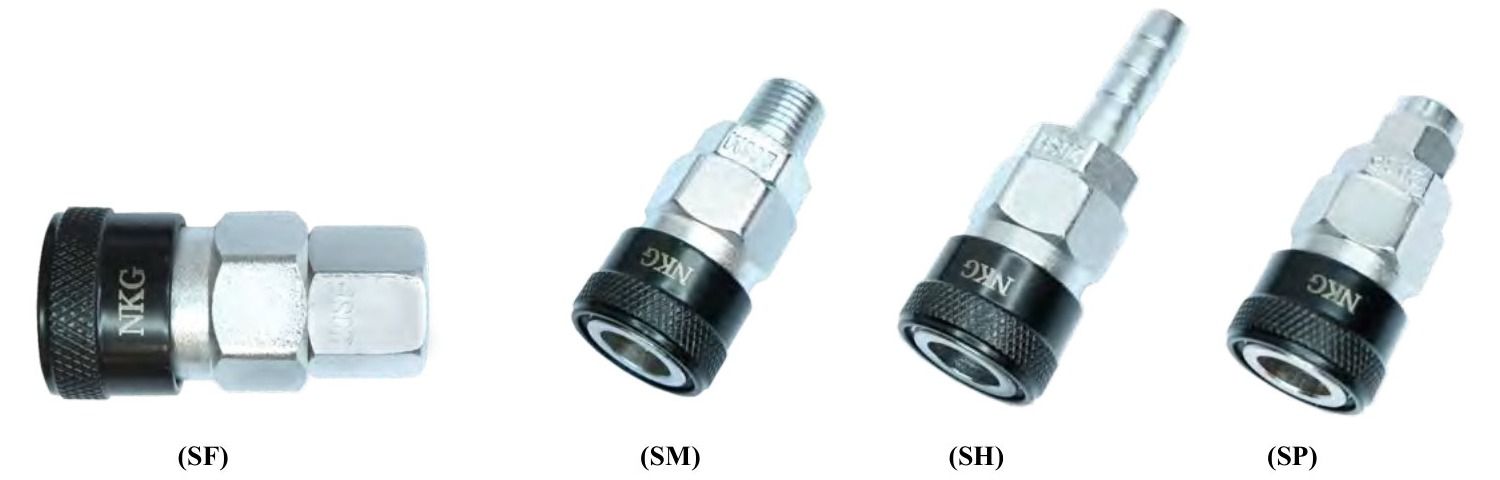

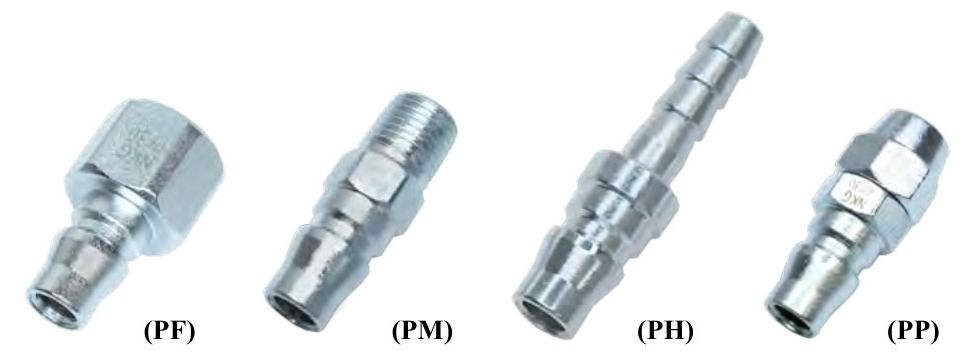

- 1. เลือกชนิด (คอปเปอร์ลม vs ข้อต่อคอปเปอร์ลม) — รหัสขึ้นต้น S (SF, SM, SH, SP) คือ คอปเปอร์ลม (Socket/ตัวเมีย มีปลอกเลื่อนสีดำพิมพ์ NKG) สำหรับติดฝั่งสายจ่ายลมหรือท่อเมน บรรจุ 5 ตัว/กล่อง · รหัสขึ้นต้น P (PF, PM, PH, PP) คือ ข้อต่อคอปเปอร์ลม (Plug/หัวเสียบตัวผู้ ไม่มีปลอก) สำหรับติดฝั่งเครื่องมือลมหรือสายลมลูก บรรจุ 10 ตัว/กล่อง
- 2. เลือกการต่อท้ายจากอักษรตัวที่สอง (F / M / H / P)
- F (SF / PF) — เกลียวใน PT: หมุนเข้ากับข้อต่อหรืออุปกรณ์ที่เป็นเกลียวนอก ขนาด 1/4" PT, 3/8" PT, 1/2" PT
- M (SM / PM) — เกลียวนอก PT: หมุนเข้ากับพอร์ตเกลียวใน เช่น ช่องลมเข้าเครื่องมือลม ขนาด 1/4" PT, 3/8" PT, 1/2" PT
- H (SH / PH) — สวมสายยาง: หางปลาไหลสำหรับเสียบสายยางลม ระบุขนาดเป็นนิ้ว 5/16", 3/8", 1/2"
- P (SP / PP) — สวมสายลม (HOSE): ข้อต่อสวมสายลม ระบุขนาดสายวงใน x วงนอกเป็นมิลลิเมตร 5 x 8 HOSE, 6.5 x 10 HOSE, 8 x 12 HOSE
- 3. เลือกขนาด (-20 / -30 / -40) — รหัส -20 สำหรับเกลียว 1/4" PT / สวมสายยาง 5/16" / สายลม 5 x 8 HOSE · รหัส -30 สำหรับเกลียว 3/8" PT / สวมสายยาง 3/8" / สายลม 6.5 x 10 HOSE · รหัส -40 สำหรับเกลียว 1/2" PT / สวมสายยาง 1/2" / สายลม 8 x 12 HOSE
- 4. เช็กจำนวนบรรจุ — คอปเปอร์ลม (SF/SM/SH/SP) บรรจุ 5 ตัว/กล่อง และข้อต่อคอปเปอร์ลม (PF/PM/PH/PP) บรรจุ 10 ตัว/กล่อง
เลือกดูอุปกรณ์คอปเปอร์ลม NKG รุ่นอื่นที่เกี่ยวข้อง
- ต้องการคอปเปอร์ลมและข้อต่อคอปเปอร์ลมรุ่นมาตรฐาน → เลือกจากตาราง 24 รุ่นในหน้านี้ (SF/SM/SH/SP และ PF/PM/PH/PP ขนาด -20, -30, -40)
- ต้องการคอปเปอร์ลมรุ่นวันทัช (One Touch) → NKG คอปเปอร์ลมรุ่นวันทัช SF/SM/SH/SP-201/301/401 (บรรจุ 5 ตัว)
- ต้องการกระจายลมหลายทางด้วยรางต่อหรือคอปเปอร์ลมแบบชุด → NKG รางต่อคอปเปอร์ลม NK-S/B/R และคอปเปอร์ลมแบบชุด SML/SMT/SMX
ดูตารางรหัสสินค้าและสเปกทั้งหมด (24 รุ่นย่อย) ▾
| รหัสสินค้า SRS | รุ่น (ITEM No.) | ชนิด | ขนาด / การต่อ | บรรจุ |
|---|---|---|---|---|
| NK2012020 | SF-20 | คอปเปอร์ลม (Quick Coupler) | เกลียวใน 1/4" PT | 5 |
| NK2012030 | SF-30 | คอปเปอร์ลม (Quick Coupler) | เกลียวใน 3/8" PT | 5 |
| NK2012040 | SF-40 | คอปเปอร์ลม (Quick Coupler) | เกลียวใน 1/2" PT | 5 |
| NK2011020 | SM-20 | คอปเปอร์ลม (Quick Coupler) | เกลียวนอก 1/4" PT | 5 |
| NK2011030 | SM-30 | คอปเปอร์ลม (Quick Coupler) | เกลียวนอก 3/8" PT | 5 |
| NK2011040 | SM-40 | คอปเปอร์ลม (Quick Coupler) | เกลียวนอก 1/2" PT | 5 |

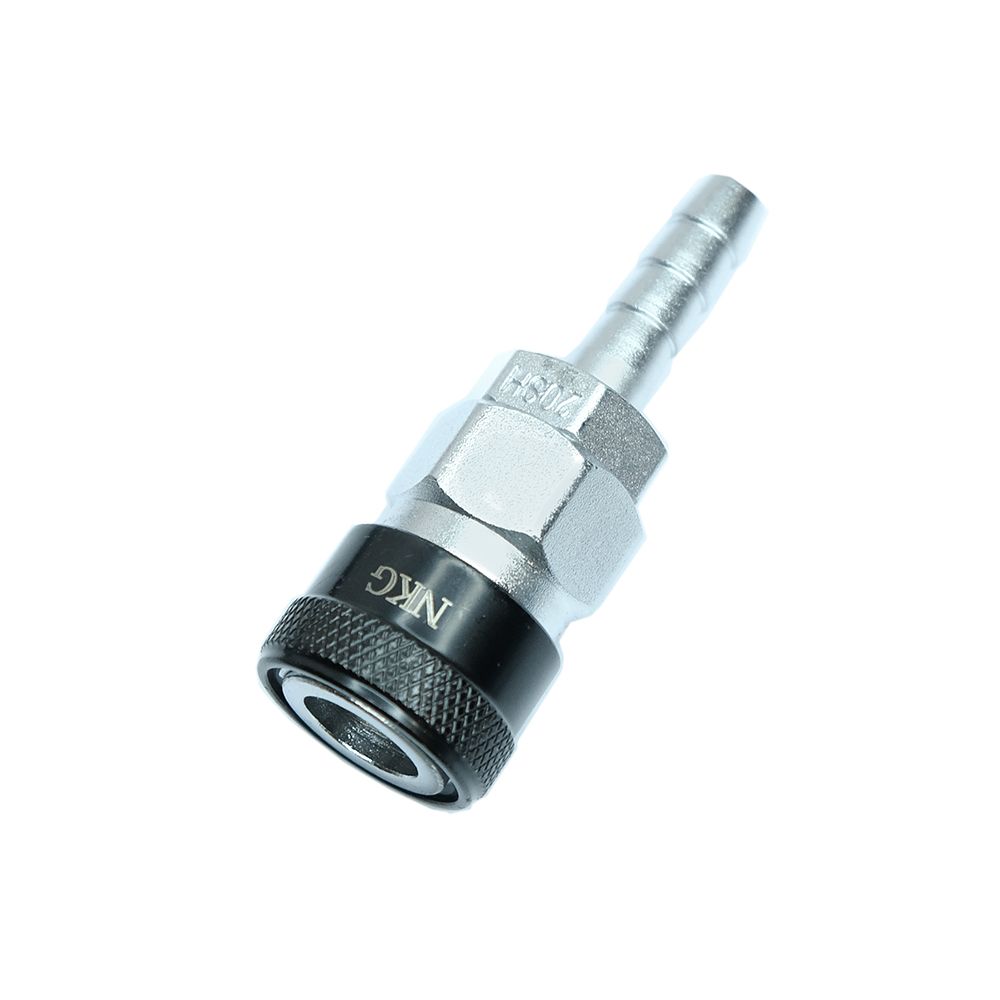

| NK2014020 | SH-20 | คอปเปอร์ลม (Quick Coupler) | สวมสายยาง 5/16" | 5 |
| NK2014030 | SH-30 | คอปเปอร์ลม (Quick Coupler) | สวมสายยาง 3/8" | 5 |
| NK2014040 | SH-40 | คอปเปอร์ลม (Quick Coupler) | สวมสายยาง 1/2" | 5 |
| NK2013020 | SP-20 | คอปเปอร์ลม (Quick Coupler) | 5 x 8 HOSE (สวมสายลม) | 5 |
| NK2013030 | SP-30 | คอปเปอร์ลม (Quick Coupler) | 6.5 x 10 HOSE (สวมสายลม) | 5 |
| NK2013040 | SP-40 | คอปเปอร์ลม (Quick Coupler) | 8 x 12 HOSE (สวมสายลม) | 5 |
| NK2022020 | PF-20 | ข้อต่อคอปเปอร์ลม (Plug) | เกลียวใน 1/4" PT | 10 |
| NK2022030 | PF-30 | ข้อต่อคอปเปอร์ลม (Plug) | เกลียวใน 3/8" PT | 10 |
| NK2022040 | PF-40 | ข้อต่อคอปเปอร์ลม (Plug) | เกลียวใน 1/2" PT | 10 |

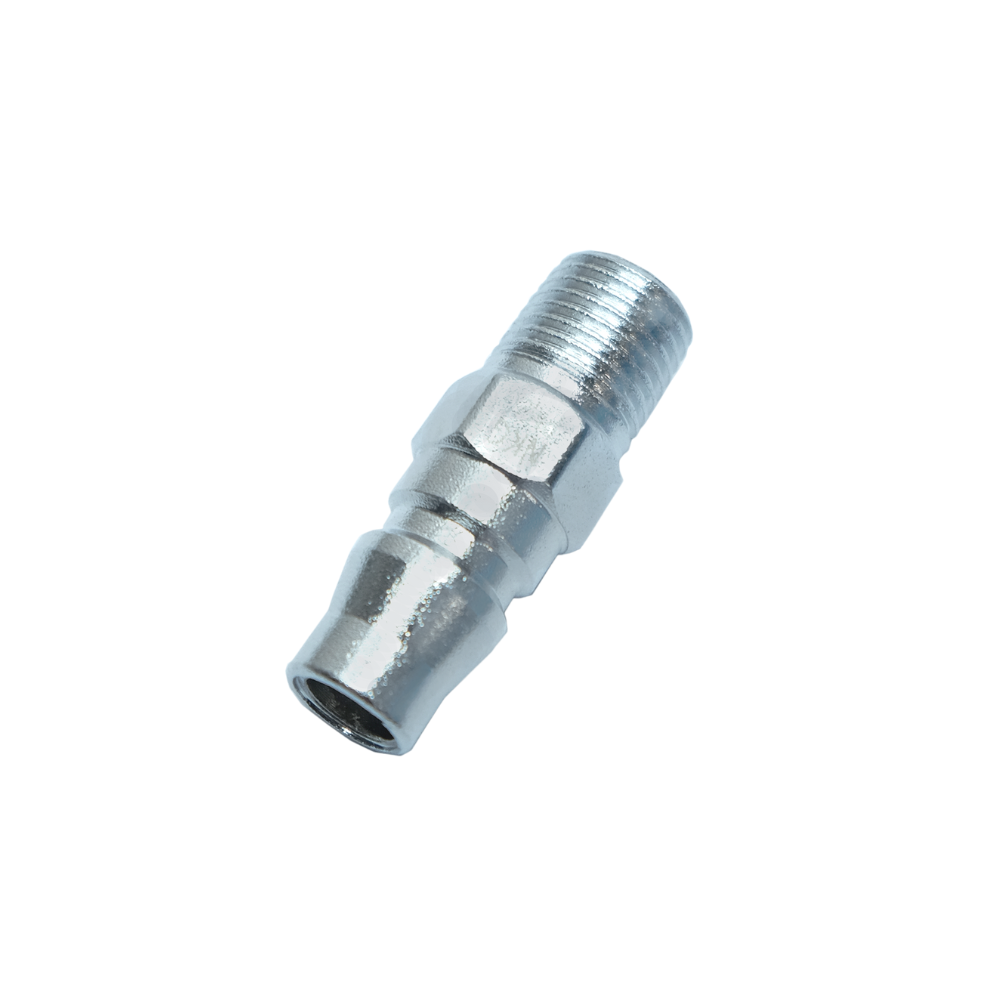

| NK2021020 | PM-20 | ข้อต่อคอปเปอร์ลม (Plug) | เกลียวนอก 1/4" PT | 10 |
| NK2021030 | PM-30 | ข้อต่อคอปเปอร์ลม (Plug) | เกลียวนอก 3/8" PT | 10 |
| NK2021040 | PM-40 | ข้อต่อคอปเปอร์ลม (Plug) | เกลียวนอก 1/2" PT | 10 |
| NK2024020 | PH-20 | ข้อต่อคอปเปอร์ลม (Plug) | สวมสายยาง 5/16" | 10 |
| NK2024030 | PH-30 | ข้อต่อคอปเปอร์ลม (Plug) | สวมสายยาง 3/8" | 10 |
| NK2024040 | PH-40 | ข้อต่อคอปเปอร์ลม (Plug) | สวมสายยาง 1/2" | 10 |
| NK2023020 | PP-20 | ข้อต่อคอปเปอร์ลม (Plug) | 5 x 8 HOSE (สวมสายลม) | 10 |
| NK2023030 | PP-30 | ข้อต่อคอปเปอร์ลม (Plug) | 6.5 x 10 HOSE (สวมสายลม) | 10 |
| NK2023040 | PP-40 | ข้อต่อคอปเปอร์ลม (Plug) | 8 x 12 HOSE (สวมสายลม) | 10 |
| แรงดันลม | แรงดันใช้งาน 0~15 kg/cm² · แรงดันสูงสุด 20 kg/cm² | |||
NKG เป็นกลุ่มอุปกรณ์ระบบลมที่ SRS จัดจำหน่าย สั่งซื้อยกกล่องหรือขอใบเสนอราคาได้ทาง LINE OA ของ SRS โดยแจ้งรุ่น (ITEM No.) หรือรหัสสินค้า SRS พร้อมจำนวนที่ต้องการ
ตัว S กับตัว P ต่างกันยังไง?
S (SF/SM/SH/SP) คือตัวคอปเปอร์ลม มีปลอกเลื่อนสีดำ มักติดฝั่งจ่ายลม ส่วน P (PF/PM/PH/PP) คือปลั๊กหัวเสียบ ติดฝั่งเครื่องมือลมหรือสายลมลูก ใช้งานโดยเสียบ P เข้ากับ S
อักษร F / M / H / P ในรุ่นหมายถึงอะไร?
บอกแบบการต่อ: F = เกลียวใน PT · M = เกลียวนอก PT · H = สวมสายยาง (ขนาดเป็นนิ้ว) · P = สวมสายลม (ขนาดวงใน x วงนอก มม.)
เบอร์ -20 / -30 / -40 คือขนาดเท่าไร?
-20 = 1/4" PT (สายยาง 5/16", สายลม 5x8) · -30 = 3/8" PT (สายยาง 3/8", สายลม 6.5x10) · -40 = 1/2" PT (สายยาง 1/2", สายลม 8x12)
ใช้กับแรงดันลมได้เท่าไร?
แรงดันใช้งาน 0–15 kg/cm² และแรงดันสูงสุด 20 kg/cm²
สั่งซื้อต้องแจ้งอะไรบ้าง?
คอปเปอร์ลมบรรจุกล่องละ 5 ตัว ปลั๊กกล่องละ 10 ตัว ทัก LINE OA ของ SRS แจ้งรุ่น (เช่น SH-20) และจำนวน ทีมขายจะเช็กสต็อกและส่งใบเสนอราคาให้ ถ้าไม่แน่ใจรุ่น ส่งขนาดเกลียวหรือสายที่ใช้อยู่มาได้
คอปเปอร์ลม (SF/SM/SH/SP · บรรจุ 5 ตัว) และข้อต่อคอปเปอร์ลม (PF/PM/PH/PP · บรรจุ 10 ตัว) มีครบ 4 รูปแบบการต่อ: เกลียวใน PT, เกลียวนอก PT (1/4", 3/8", 1/2"), สวมสายยาง (5/16", 3/8", 1/2") และสวมสายลม HOSE (5 x 8, 6.5 x 10, 8 x 12) แรงดันใช้งาน 0~15 kg/cm² (สูงสุด 20 kg/cm²) เลือกรุ่นย่อยได้จากตารางด้านล่าง
